บริการแปรรูป CNC อลูมิเนียม

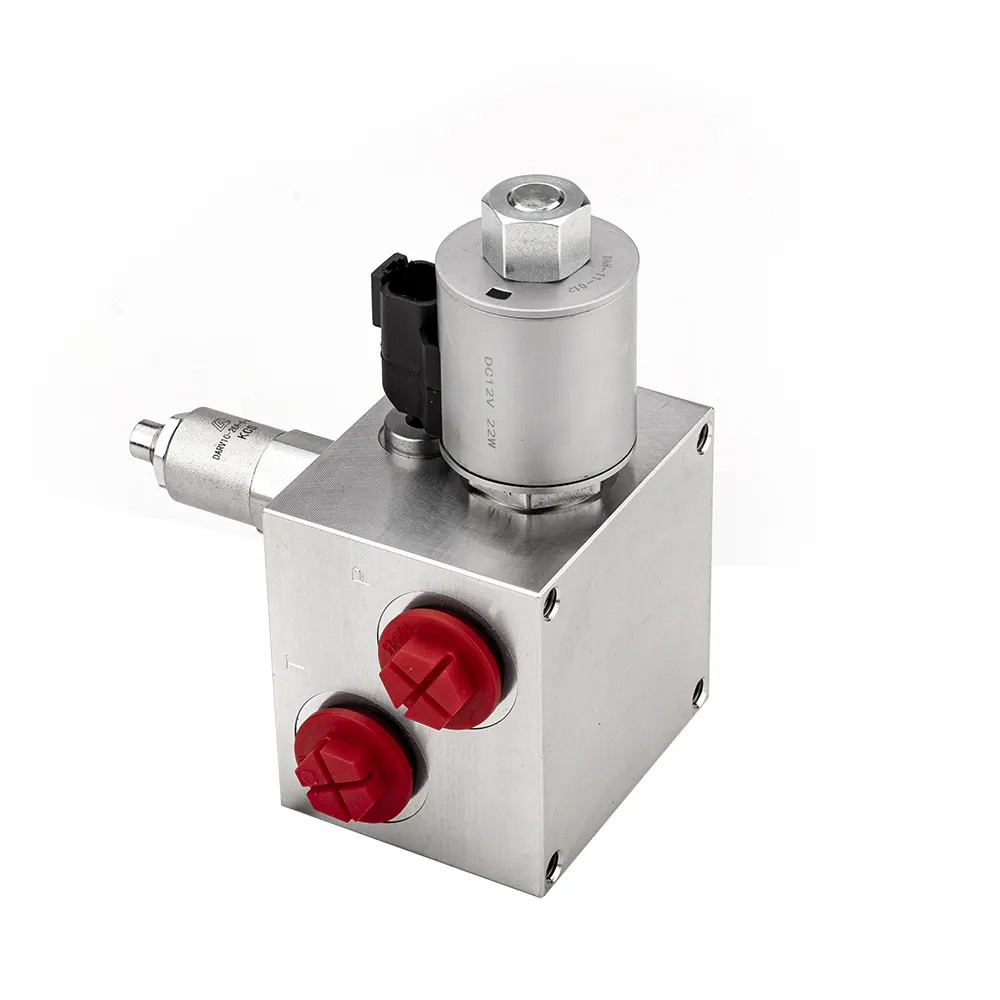

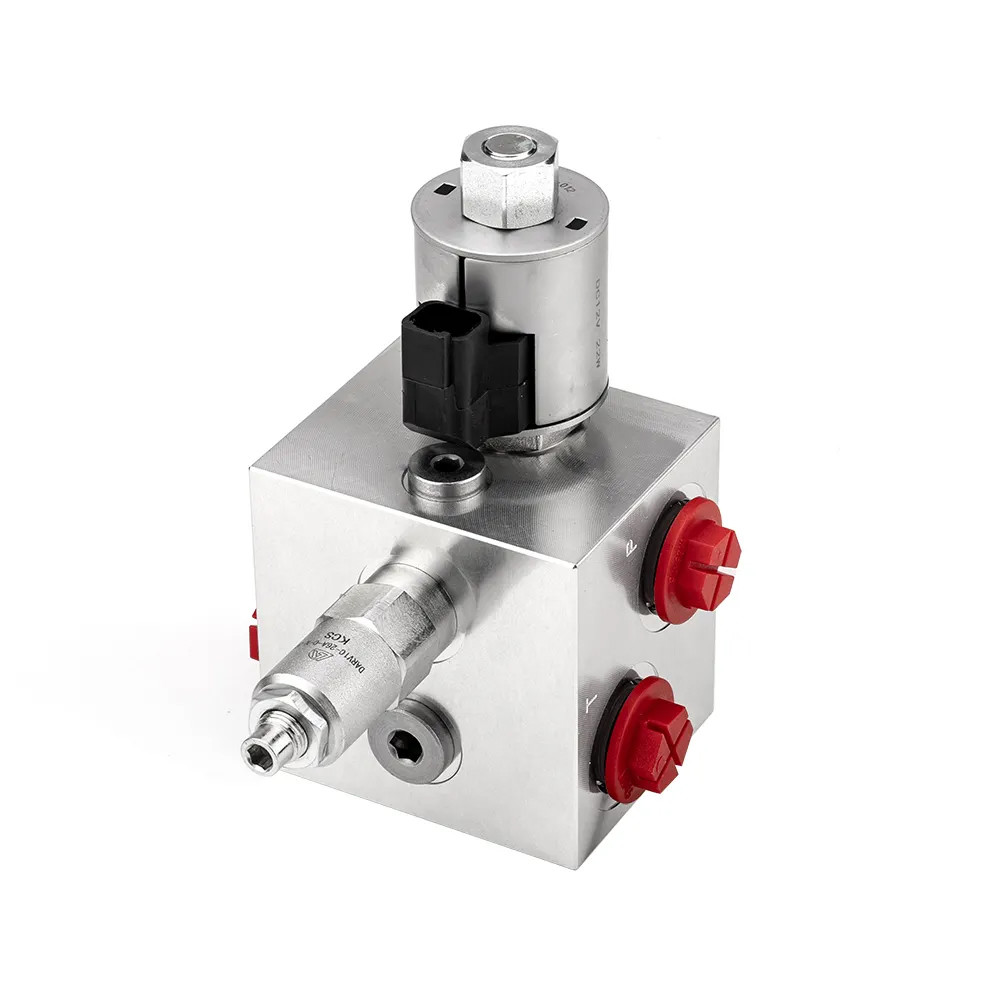

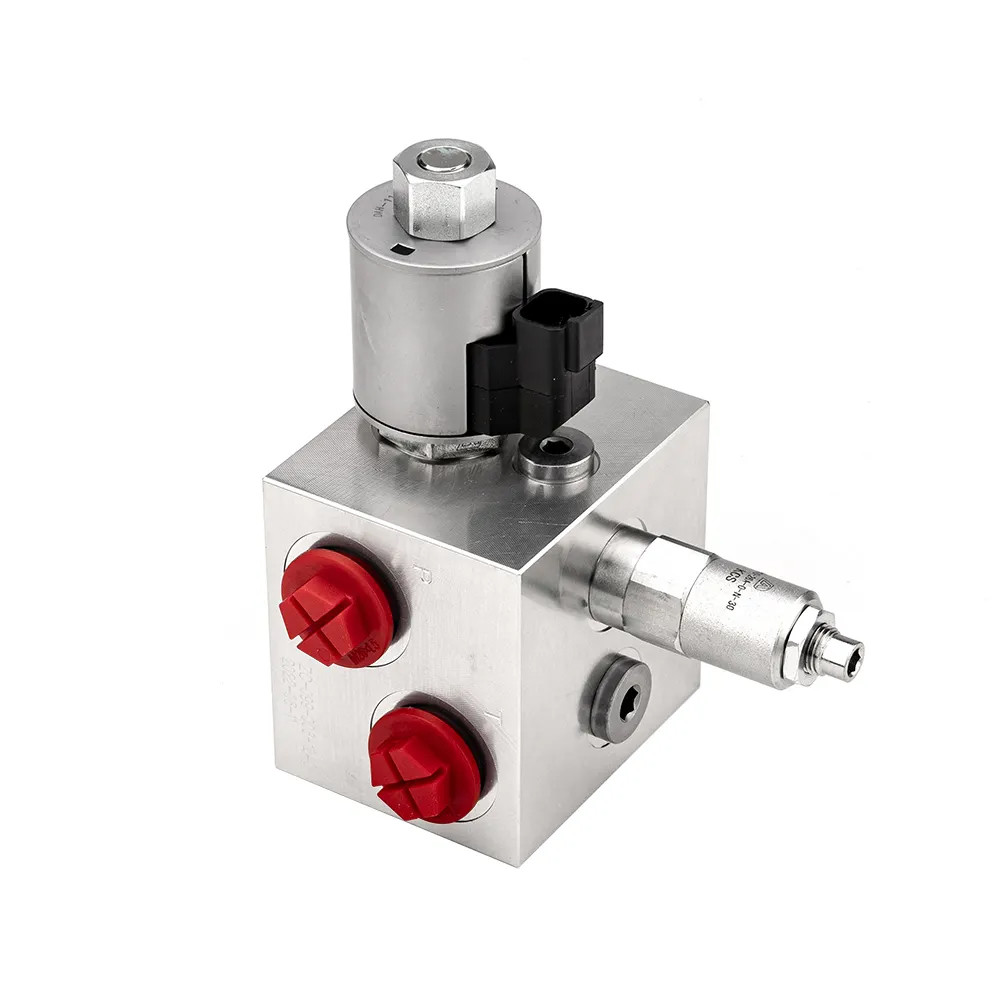

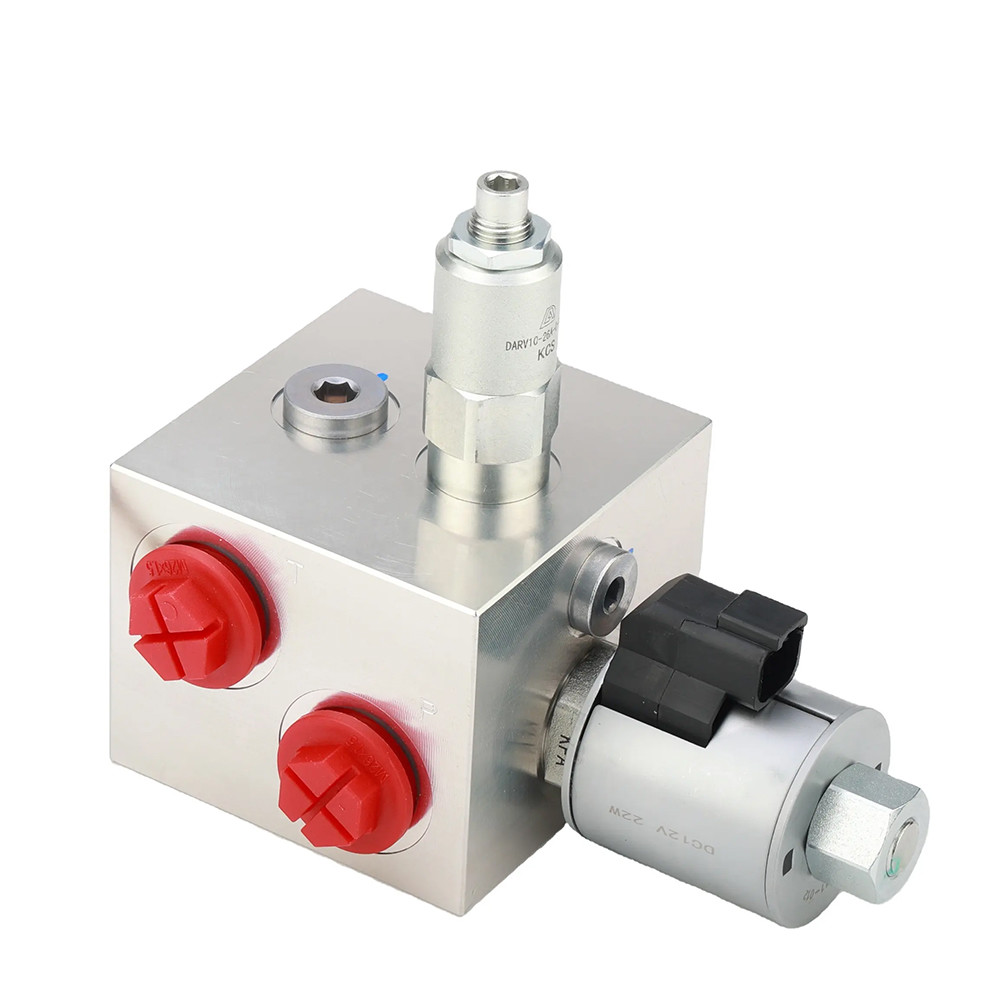

บริการรับทําซองซับไฮดรอลิก 12V ซอลีนอยด์ซับไฮดรอลิกอลูมิเนียม CNC

บล็อควาล์วไฮดรอลิก เป็นส่วนประกอบที่ใช้ในระบบไฮดรอลิก เพื่อควบคุมความดัน การไหลและทิศทางของของเหลว (มักจะเป็นน้ํามันไฮดรอลิก) โดยปกติประกอบด้วยหลอดวาล์วหลายตัวหัวของวาล์ว, สปริง, และส่วนประกอบอื่น ๆ ที่ช่วย.

ร่างของวาล์ว: ร่างของวาล์วเป็นโครงสร้างพื้นฐานของบล็อกวาล์ว และมีช่องหลายช่องภายในเพื่อนําการไหลของน้ํามันไฮดรอลิก
หัวของวาล์ว: หัวของวาล์วคือส่วนเคลื่อนที่ในบล็อกของวาล์ว ซึ่งมักจะตรงกับรูปร่างของช่องทางภายในร่างของวาล์วตําแหน่งของแกนของวาล์วกําหนดเส้นทางการไหลของน้ํามันไฮดรอลิก.
กรุงลมไฮดรอลิกทั่วไปหลายอย่างและหลักการทํางานของพวกเขา:

1วาล์วควบคุมทิศทาง
วาล์วควบคุมทิศทางใช้ในการควบคุมทิศทางของไฮดรอลิกน้ํามันไหล

หลักการทํางาน: เส้นทางการไหลของน้ํามันไฮดรอลิกถูกเปลี่ยนโดยการเคลื่อนย้ายแกนของวาล์วตําแหน่งของแกนวาล์วสามารถทําให้น้ํามันไฮดรอลิกไหลไปยังปลายหนึ่งหรือปลายอื่นของกระบอกไฮดรอลิก, ทําให้ยืดหรือลดพิสตัน

2วาล์วควบคุมความดัน
วาล์วควบคุมความดันใช้ในการควบคุมหรือจํากัดความดันในระบบ

หลักการทํางาน: กล่องประเภทนี้โดยทั่วไปประกอบด้วยสปริงและแกนกล่อง เมื่อแรงดันของระบบถึงค่าที่ตั้ง น้ํามันไฮดรอลิกจะผลักกดแกนกล่องเปิดการปรับสมดุลแรงสปริง, ทําให้น้ํามันส่วนหนึ่งไหลกลับไปที่ถังหรือเว้น, การรักษาความดันระบบคงที่


3. วาล์วควบคุมการไหล
วาล์วควบคุมการไหลผ่านใช้ในการปรับการไหลผ่านของน้ํามันไฮดรอลิกผ่านวาล์ว
หลักการการทํางาน: การไหลผ่านถูกควบคุมโดยการปรับขนาดของแก๊สด่วนบนแกนของวาล์ว. ขนาดเล็กของแก๊สด่วน, การไหลผ่านน้อยกว่า; ขนาดใหญ่ของแก๊สด่วน, การไหลผ่านมากขึ้น.


4วาล์วย้อนหลัง
วาล์วย้อนหลังใช้ในการเปลี่ยนทิศทางการไหลของน้ํามันในระบบไฮดรอลิก
หลักการการทํางาน: โดยการปรับตําแหน่งของแกนวาล์ว การเข้าและออกของน้ํามันถูกเปลี่ยนโดยเปลี่ยนทิศทางการเคลื่อนไหวของตัวขับเคลื่อน (เช่นกระบอกไฮดรอลิกหรือมอเตอร์ไฮดรอลิก).
หลักการทํางานทั่วไป
เมื่อน้ํามันไฮดรอลิกเข้าไปในบล็อควาล์วจากช่องเข้ามันจะถูกนําไปยังช่องทางที่แตกต่างกันตามตําแหน่งของแกนวาล์ว
ตําแหน่งของแกนวาล์วมักถูกกําหนดโดยสัญญาณควบคุมภายนอก เช่น ไฟฟ้าแม่เหล็ก, จอยสติ๊กมือ, สัญญาณไฮดรอลิกหรือปนูแมติก
เมื่อสัญญาณควบคุมทํางานบนแกนของวาล์ว, หัวของวาล์วเคลื่อนไหว, โดยเปิดหรือปิดวงจรน้ํามันเฉพาะเพื่อบรรลุหน้าที่ต่างๆ ของระบบไฮดรอลิก.
การออกแบบของบล็อควาล์วไฮดรอลิกทําให้มันสามารถบูรณาการหลายฟังก์ชัน ลดจุดเชื่อมและจุดรั่วไหล และปรับปรุงความน่าเชื่อถือและประสิทธิภาพของระบบโดยการควบคุมการไหลของน้ํามันไฮดรอลิกอย่างละเอียด, บล็อกซองไฮดรอลิกมีบทบาทสําคัญในระบบไฮดรอลิก
