บ้าน > ผลิตภัณฑ์ > ท่อร่วมไฮดรอลิก > การใช้งานของ CNC Custom Hydraulic Manifold บนเครื่องขุด

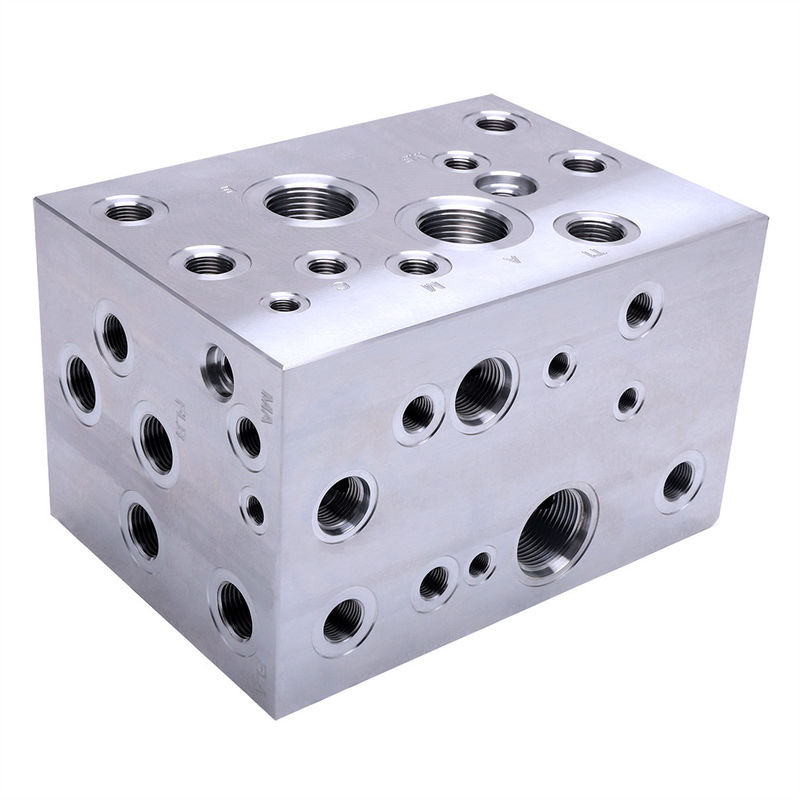

การใช้งานของ CNC Custom Hydraulic Manifold บนเครื่องขุด

Name: การใช้งานของ CNC Custom Hydraulic Manifold บนเครื่องขุด
Brand: Dongguan Zhongwei Metal Products Co., Ltd
SKU: OEM-128
Price: 1.00 USD
Availability: InStock

รายละเอียดผลิตภัณฑ์

สถานที่กำเนิด: กวางดง, จีน

ชื่อแบรนด์: Zhongwei

ได้รับการรับรอง: ISO9001:2015, ISO13485:2016

หมายเลขรุ่น: OEM-128

เงื่อนไขการชำระเงินและการจัดส่ง

จำนวนสั่งซื้อขั้นต่ำ: 2

ราคา: Customized Negotiation

รายละเอียดการบรรจุ: กล่อง + กล่องไม้

เวลาการส่งมอบ: 6-13 วันทำการ

เงื่อนไขการชำระเงิน: L/C,D/A,D/P,T/T,Western Union,MoneyGram

สามารถในการผลิต: 10,000 ชิ้น / เดือน

หา ราคา ที่ ดี ที่สุด

รายละเอียดผลิตภัณฑ์

คําอธิบายสินค้า

รายละเอียดผลิตภัณฑ์

เน้น:
                                                                                                                                                                                    CNC Machining วัลล์ฟลดความดันไฮดรอลิก, วาล์วลดความดันแบบไฮดรอลิกของเครื่องขุด


ประเภทวาล์ว:	บล็อกไฮดรอลิก	วัสดุ:	อลูมิเนียม 6061
มาตรฐานหรือไม่มาตรฐาน:	ลูกค้าให้ข้อกำหนดที่กำหนดเอง ฯลฯ	แอปพลิเคชัน:	นำไปใช้กับระบบไฮดรอลิกต่างๆ
รูปแบบการวาด:	2D/(PDF/CAD)3D(IGES/ขั้นตอน)	ความอดทน:	0.01-0.05 มม.

ประเภทวาล์ว:	บล็อกไฮดรอลิก
วัสดุ:	อลูมิเนียม 6061
มาตรฐานหรือไม่มาตรฐาน:	ลูกค้าให้ข้อกำหนดที่กำหนดเอง ฯลฯ
แอปพลิเคชัน:	นำไปใช้กับระบบไฮดรอลิกต่างๆ
รูปแบบการวาด:	2D/(PDF/CAD)3D(IGES/ขั้นตอน)
ความอดทน:	0.01-0.05 มม.

คําอธิบายสินค้า

การประยุกต์ใช้ชุดวาล์วไฮดรอลิกแบบกำหนดเอง CNC บนรถขุด

บล็อกวาล์วไฮดรอลิกทำหน้าที่เป็นศูนย์กลางควบคุมในระบบไฮดรอลิกของรถขุด จัดการการกระจายน้ำมัน การควบคุมแรงดันและการไหล และประสานงานตรรกะการทำงาน ด้วยการรวมกลุ่มวาล์วหลายกลุ่มเข้าด้วยกัน พวกเขาปรับปรุงการเชื่อมต่อท่อ ลดความเสี่ยงของการรั่วไหล และช่วยให้ควบคุมฟังก์ชันของรถขุดได้อย่างแม่นยำ รวมถึงการขุด การหมุน และการเคลื่อนที่

ประเภทและหน้าที่ของบล็อกวาล์วไฮดรอลิก

บล็อกวาล์วหลัก - ตัวควบคุมการทำงานของเครื่องจักรหลัก

บล็อกวาล์วหลักเป็นหัวใจสำคัญของระบบไฮดรอลิกของรถขุด ควบคุมทิศทาง แรงดัน และการไหลโดยตรงในวงจรน้ำมันหลักเพื่อใช้งานบุ้งกี๋ บูม แขน แพลตฟอร์มหมุน และกลไกการเคลื่อนที่

ส่วนประกอบแบบบูรณาการ:วาล์วควบคุมทิศทางหลัก, วาล์วระบายหลัก, วาล์วเติมโอเวอร์โหลด และวาล์วควบคุมการไหล
การทำงานของบูม:ควบคุมการยก การลดระดับ และการวางตำแหน่ง พร้อมทั้งควบคุมความเร็วเพื่อประสิทธิภาพที่มั่นคงภายใต้ภาระหนัก
การควบคุมแขนและบุ้งกี๋:ประสานงานการยืด/หดแขนและการขุด/เทบุ้งกี๋ พร้อมการชดเชยแรงดันเพื่อให้ได้กำลังที่สม่ำเสมอ
การจัดการการหมุน:ปรับทิศทางและความเร็วในการหมุนของแพลตฟอร์ม พร้อมทั้งรวมวาล์วบัฟเฟอร์เพื่อลดแรงกระแทกไฮดรอลิก
การทำงานของการเดินทาง:ควบคุมการเคลื่อนที่ของแทร็กซ้าย/ขวาอย่างอิสระ พร้อมความสามารถในการสลับความเร็วสูง/ต่ำ
การป้องกันระบบ:วาล์วระบายหลักตั้งค่าแรงดันระบบสูงสุด (30-35MPa) ในขณะที่วาล์วโอเวอร์โหลดป้องกันการเกิดโพรงอากาศ

บล็อกวาล์วนำร่อง - แหล่งสัญญาณควบคุม

การใช้น้ำมันแรงดันต่ำ (2-5MPa) บล็อกวาล์วนำร่องจะแปลงอินพุตการควบคุมของผู้ปฏิบัติงานให้เป็นสัญญาณไฮดรอลิกที่ขับเคลื่อนวาล์วควบคุมทิศทางหลัก

ส่วนประกอบแบบบูรณาการ:วาล์วควบคุมทิศทางนำร่อง, วาล์วระบายนำร่อง และเช็ควาล์ว
การแปลการทำงาน:แปลงการกระจัดของด้ามจับเชิงกลให้เป็นสัญญาณควบคุมไฮดรอลิกแบบสัดส่วน
การควบคุมความแม่นยำ:ช่วยให้ควบคุมความเร็วแบบไม่ต่อเนื่องผ่านการกระจัดของสปูลวาล์วหลักแบบสัดส่วน
การป้องกันวงจร:วาล์วระบายนำร่องป้องกันความเสียหายจากแรงในการทำงานที่มากเกินไป

บล็อกวาล์วเสริม - การสนับสนุนฟังก์ชันพิเศษ

บล็อกวาล์วเหล่านี้ให้การควบคุมเฉพาะสำหรับฟังก์ชันเสริมเฉพาะ และทำงานร่วมกับบล็อกวาล์วหลัก

วาล์วบัฟเฟอร์การหมุน:ลดแรงกระแทกไฮดรอลิกระหว่างรอบการเริ่มต้น/หยุดของแพลตฟอร์ม
วาล์วจำกัดความเร็วในการเดินทาง:ป้องกันการเคลื่อนที่อย่างรวดเร็วระหว่างการทำงานในขณะที่ช่วยให้การขนส่งมีประสิทธิภาพ
วาล์วยึดบูม:รักษาสตำแหน่งบูมเพื่อป้องกันการทรุดตัวและรับประกันความปลอดภัยในการยก
วาล์วเบรกเกอร์/แกรปเปิล:ควบคุมฟังก์ชันเครื่องมือเสริม รวมถึงความถี่ของเบรกเกอร์และการทำงานของแกรปเปิล

วัสดุบล็อกวาล์วไฮดรอลิกและเกณฑ์การคัดเลือก

บล็อกวาล์วไฮดรอลิกของรถขุดต้องทนต่อแรงดันสูง (30-40MPa) การสั่นสะเทือนบ่อยครั้ง และการกัดกร่อนของน้ำมัน ในขณะที่รักษาความคลาดเคลื่อนของทางเดินภายในที่แม่นยำ (≤0.02mm) การเลือกวัสดุให้ความสำคัญกับความแข็งแรง ความทนทานต่อแรงดัน ความสามารถในการตัดเฉือน และความต้านทานการกัดกร่อน

เหล็กโครงสร้างคาร์บอนคุณภาพสูง 45# (วัสดุหลัก)

ด้วยความต้านทานแรงดึง ≥600MPa และความแข็งแรงของผลผลิต ≥355MPa วัสดุนี้มีความสามารถในการตัดเฉือนที่ดีเยี่ยมและคุ้มค่า การอบชุบด้วยความร้อนทำให้ได้ความแข็ง HB220-250 ในขณะที่การขัดเงาช่วยให้ความหยาบของทางเดินน้ำมัน ≤0.8μm ใช้ในบล็อกวาล์วหลักและนำร่องของรถขุดมากกว่า 90%

เหล็กโครงสร้างอัลลอย 27SiMn (การใช้งานแรงดันสูง)

ให้ความต้านทานแรงดึง ≥835MPa และความเหนียวในการกระแทกที่เหนือกว่า อัลลอยนี้เหมาะสำหรับการใช้งานหนัก การอบชุบด้วยความร้อนและการชุบแข็งผิวเฉพาะที่ (HRC50-55) ช่วยเพิ่มความทนทานต่อการสึกหรอ เหมาะสำหรับรถขุดขนาดใหญ่ (20+ ตัน) และบล็อกวาล์วเฉพาะเบรกเกอร์

อลูมิเนียมอัลลอย (โซลูชันน้ำหนักเบา)

อะลูมิเนียม 6061-T6 มีน้ำหนัก 1/3 ของเหล็ก พร้อมความต้านทานการกัดกร่อนที่ดีเยี่ยมหลังจากการชุบผิวด้วยอโนไดซ์ แม้ว่าความต้านทานแรงดึงจะต่ำกว่า (≥310MPa) แต่ก็ทำหน้าที่ได้ดีในบล็อกวาล์วนำร่องและเสริมสำหรับรถขุดขนาดเล็ก (ต่ำกว่า 6 ตัน) ที่ทำงานที่ ≤20MPa

สแตนเลสสตีล (การใช้งานที่ทนต่อการกัดกร่อน)

สแตนเลสสตีล 304 หรือ 316 ให้ความต้านทานการกัดกร่อนเป็นพิเศษในสภาพแวดล้อมที่รุนแรง แม้จะมีความแข็งต่ำกว่าและความซับซ้อนในการประมวลผลที่สูงกว่า แต่ก็จำเป็นสำหรับบล็อกวาล์วในการใช้งานด้านการขุดชายฝั่งและกัดกร่อน

ข้อมูลจำเพาะการผลิต

กระบวนการ	การกัด, การเจาะ, การแตะ, การเจียร, การขัด, การลบครีบ CNC
ความคลาดเคลื่อน	±0.002-±0.005 หรือตามข้อกำหนดของลูกค้าพร้อมการตรวจสอบ QC 100%
การเคลือบผิว	การพ่นทราย, การชุบผิวด้วยอโนไดซ์, การเคลือบผง, การชุบ, การขัดเงา, การอิเล็กโทรโฟเรซิส, การชุบสังกะสี, การเคลือบ PVD
อุปกรณ์ทดสอบ	CMM, เกจวัดความสูง, ไมโครมิเตอร์, เกจปลั๊ก, เครื่องทดสอบความแข็ง, การวัดความหยาบ
ข้อมูลจำเพาะ	บริการ OEM ปฏิบัติตามแบบและตัวอย่างอย่างเคร่งครัด
แอปพลิเคชัน	การตัดเฉือน CNC OEM, อุปกรณ์เสริมการขุด, ส่วนประกอบเครื่องจักร, ชิ้นส่วนรถบรรทุก, ชิ้นส่วนรถยนต์, ส่วนประกอบอุตสาหกรรม
รูปแบบการวาด	2D (PDF/CAD) 3D (IGES/STEP)

การประกันคุณภาพและความสามารถในการผลิต

บุคลากรที่มีทักษะสูงที่ทำงานภายใต้ระบบการจัดการที่มีโครงสร้าง
การตอบสนองและการสนับสนุนอย่างรวดเร็วสำหรับคำถามของลูกค้าทั้งหมด
ประสบการณ์การผลิตระดับมืออาชีพกว่า 10 ปี มั่นใจในคุณภาพของผลิตภัณฑ์
กำลังการผลิตจำนวนมากเพื่อตอบสนองความต้องการด้านปริมาณ
มาตรฐานคุณภาพที่เข้มงวดที่รักษาไว้ในสภาพแวดล้อมการผลิตที่ถูกสุขอนามัย
กระบวนการควบคุมคุณภาพที่ครอบคลุม:
- การควบคุมคุณภาพขาเข้า (IQC) - การตรวจสอบวัตถุดิบ
- การควบคุมคุณภาพระหว่างกระบวนการ (IPQC) - การตรวจสอบขั้นตอนการผลิต
- การควบคุมคุณภาพขั้นสุดท้าย (FQC) - การตรวจสอบสินค้าสำเร็จรูป
- การควบคุมคุณภาพขาออก (OQC) - การตรวจสอบก่อนจัดส่ง 100%
บริการหลังการขายและการสนับสนุนโดยเฉพาะ

สรุป

การออกแบบบล็อกวาล์วไฮดรอลิกและการเลือกวัสดุรวมความต้องการด้านการทำงานกับสภาพการทำงาน บล็อกวาล์วหลักให้ความสำคัญกับความแข็งแรงและความทนทานต่อแรงดันโดยใช้เหล็ก 45# หรือ 27SiMn บล็อกวาล์วนำร่องสร้างสมดุลระหว่างความแม่นยำและต้นทุนด้วยเหล็ก 45# ในขณะที่บล็อกวาล์วเสริมใช้เหล็กหรืออะลูมิเนียมตามการเชื่อมต่อเครื่องมือและข้อควรพิจารณาน้ำหนัก เทคนิคการประมวลผลรวมถึงการอบชุบด้วยความร้อนและการขัดเงา ส่งผลกระทบอย่างยิ่งต่อประสิทธิภาพ โดยที่ความแม่นยำของทางเดินน้ำมันหรือคุณภาพพื้นผิวไม่เพียงพออาจนำไปสู่ปัญหาในการทำงานและการรั่วไหล
